БЕЗ НАСОСА!

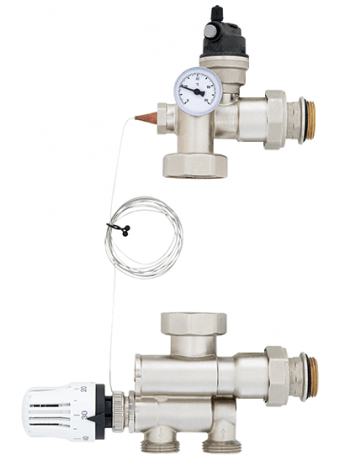

Насосно-смесительный узел Termica UFH130 для теплых полов до 170 м² предназначен для приготовления теплоносителя в системах водяных теплых полов с температурой от 20 до 65 °С.
Регулирование температуры происходит путем подмеса жидкости из обратной линии. Регулирование происходит с помощью 2-ходового клапана, установленного в подающем коллекторе и управляемым термостатической головкой с выносным погружным датчиком, который размещен на выходе смесительного узла.
Огромным плюсом является габаритный размер для подключения циркуляционного насоса и составляет он 180 мм, это один из основных размеров насосов, соответственно у вас не возникнет проблем в покупке и выборе, плюс к этому вы сможете сэкономить существенную сумму.

Преимущества насосно-смесительного узла Termica UFH130: §

• Компактная конструкция
• Материал: никелированная латунь
• Клапан для регулировки протока
• Встроенный обратный клапан на обратной линии
• Термометр 0..+80°C
• Автоматический воздухоотводчик
• Термоголовка с выносным капилляром
• Диапазон регулировки температуры: +20...+65°C

Установка насосно-смесительного узла TERMICA UFH 130: §

Регулировочно-смесительная группа UFH 130 может быть смонтирована на стене, с помощью кронштейнов, которые идут в комплекте с коллекторной группой, а также в коллекторном шкафу наружного или внутреннего исполнения, с помощью специальных перегородок.

Регулировочно-смесительная группа UFH 130 поставляется без циркуляционного насоса. Выбор насоса напрямую зависит от характеристик системы отопления. Однако важно знать, чтобы гарантировать работу группы в пределах указанных в данном руководстве технических характеристик, рекомендуем использовать циркуляционный насос DN25 с максимальным напором не менее 6 метров. Также необходимо помнить, что конструкция смесительной группы позволяет использовать только насосы с монтажной высотой 130 мм. Циркуляционный насос устанавливается в положение между верхним и нижним модулем UFH 130, с помощью накидных гаек 1"½ смесительной группы.

К смесительной группе UFH 130 должна быть подключена коллекторная группа от 2 до 12 выходов, распределяющая теплоноситель по контурам теплого пола. Для быстрой и удобной настройки рекомендуем использовать коллекторные группы с расходомерами. При установке, обратите внимание, что подающая планка коллекторной группы монтируется к верхнему модулю UFH 130, там где располагается автоматический воздухоотводчик и контрольный термометр, а обратная планка коллекторной группы монтируется к нижнему модулю, где располагается смесительный и балансировочный клапана

Технические характеристики насосно-смесительного узла TERMICA UFH 130: §

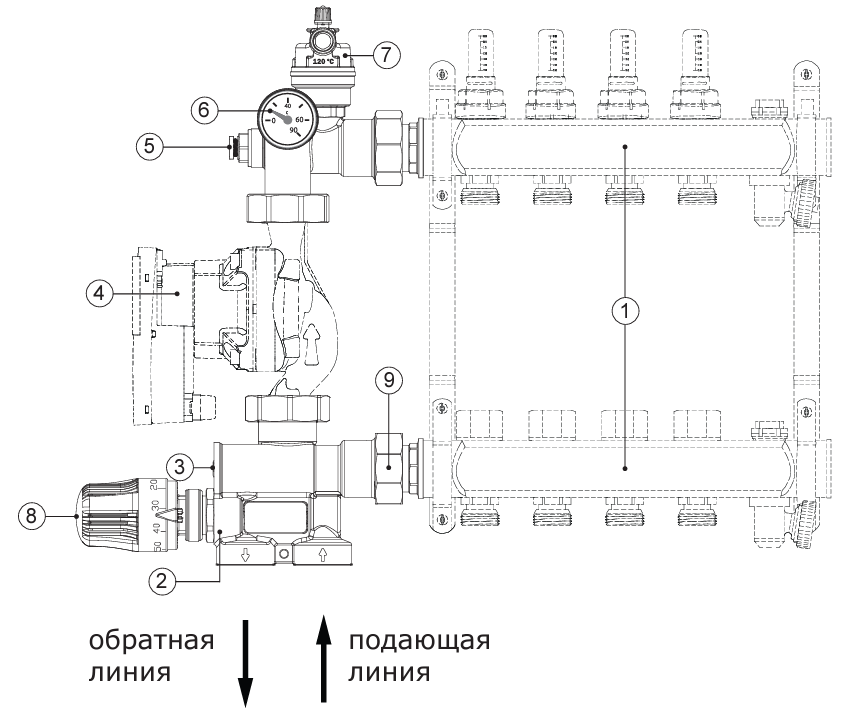

Конструкция насосно-смесительного узла TERMICA UFH 130: §

1. Коллекторная группа (не входит в комплект поставки)

2. Смесительный клапан с резьбой M30x1,5

3. Балансировочный клапан

4. Циркуляционный насос (не входит в комплект поставки)

5. Гнездо для погружного капилляра термоголовки

6. Контрольный термометр 0...80°C

7. Автоматический воздухоотводчик ½"

8. Термоголовка с погружным капилляром 20...65°C

9. Обратный клапан
